Освещение тоннелей и подземных переходов

Освещение тоннелей и подземных переходов

Настенные и потолочные светильники для освещения переходов и подземных тоннелей должны полностью восполнять отсутствие дневного света с учетом адаптивных способностей человеческого глаза. Освещение формируется установленными на стены или перекрытия светильниками, расположенными через определенные интервалы. Основная их задача — обеспечивать достаточный световой поток с целью равномерного освещения пространства: стен, проезжей части, пола пешеходного перехода.


Где применяются:

  • подземные тоннели,
  • подземные и наземные пешеходные переходы,
  • аварийная навигация и эвакуационное освещение. В случае внезапного отключения освещения при аварии или падении напряжения наличие специальных светильников мощностью 15-30 Вт обеспечивает уровень освещенности не менее 10 лк),
  • интенсивное освещение дорожной разметки и отдельных зон автотранспортных тоннелей: поперечных сбоек, ниш.

Задачи освещения:

  1. Обеспечение безопасности дорожно-транспортного движения. Высокий риск аварийности в светлое время суток обусловлен разницей в уровнях яркости естественного дневного освещения и почти полностью темного пространства тоннеля. При въезде и выезде из тоннеля глаза могут быть ослеплены ярким светом на короткий промежуток времени, а зрение водителя может «отключиться».
  2. Равномерное освещение дорожного полотна и плавное изменение освещенности — для улучшенной адаптации водителя или пешехода на территории объекта.
  3. Отсутствие слепящего эффекта при равномерном освещении дорожного полотна.
  4. Освещение аварийных и эвакуационных выходов. GALAD ДБУ01 LED со встроенным аккумулятором способен работать более трех часов в аварийном режиме и при широком диапазоне температур от −30 до +50 °С.

Нормы освещения в автомобильных тоннелях

Транспортная зона, служебно-технические и вспомогательные помещения тоннеля должны иметь рабочее и аварийное освещение. В зависимости от характера движения (одностороннее или двустороннее) и интенсивности транспортного потока тоннели подразделяют на классы. Для каждого из них имеются свои нормы, прописанные в нормативных документах. При наличии факторов, ухудшающих условия безопасности или комфортности движения, класс тоннеля может быть повышен. К таким факторам, например, относится наличие боковых въездов и выездов.

Движение Одностороннее Двустороннее
Интенсивность движения на одну полосу, ед/ч До 500 От 500 до 1500 включительно Свыше 1500 До 100 От 100 до 400 включительно Свыше 400
Класс тоннеля по освещению 1 2 3 1 2 3


Требования к освещению тоннелей

Характеристики приборов для освещения тоннелей и переходов должны отвечать строгим требованиям стандартов. К ним относятся DIN 67524 (1 и 2 часть) и ГОСТ 56334-2015, а также ряд других нормативных документов. Они устанавливают нормы и методы расчета искусственного освещения автодорожных тоннелей.

Каждое подземное сооружение является уникальным строением, со своей архитектурно-технической и прочей спецификой.


На этапе проектирования тоннеля или перехода определяющими факторами являются:

  • интенсивность дорожного движения,
  • высота, ширина и протяженность тоннеля,
  • технические и другие особенности местности.

Светотехнический расчет на этапе проектирования позволяет точно подобрать не только модель и количество светильников, но и рассчитать необходимое количество для максимально эффективного расположения. Для основных тоннельных зон с разными требованиями к освещению — въезд, средняя часть (внутренняя) и выезд — применяются специальные светильники со светораспределением (КСС), соответствующим выбранной системе освещения. Возможно также использование одного светильника с разными типами КСС.

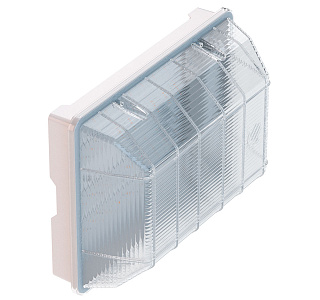

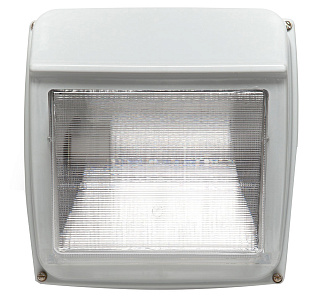

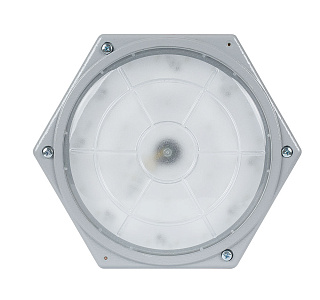

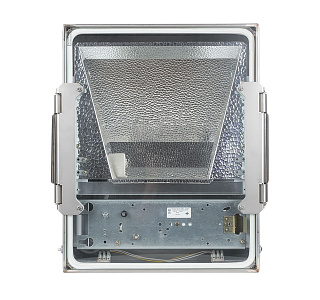

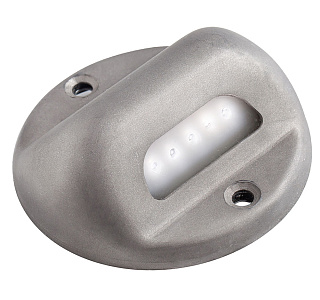

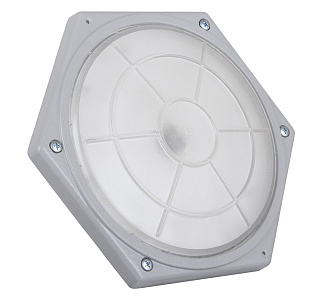

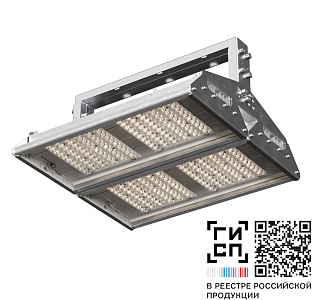

Можно подобрать осветительный прибор для решения конкретных задач. Например, GALAD ЖПУ29 Атлант и GALAD Геспер LED обеспечивают общее освещение проезжей части в зоне тоннеля. ДДУ21 Арктур предназначен для обозначения края дорожного полотна и маркировки дорожных полос. Потолочный GALAD ДВУ25 LED с матовым рассеивателем, минимизирующим слепящее действие — идеальное решение для подземных переходов

В большинстве случаев в освещении подземных тоннелей и переходов используются светильники со светодиодными и разрядными лампами мощностью от 50 до 400 Вт, обеспечивающие высокую горизонтальную и вертикальную освещенности. Рабочее освещение транспортной зоны предусматривает два режима: дневной и ночной.

В дневном режиме для облегчения зрительной адаптации водителей должен быть обеспечен плавный переход от высокого уровня естественного освещения при въезде в тоннель к существенно более низкому уровню искусственного освещения основной части тоннеля, а также обратный переход при выезде из него. Поскольку в закрытом пространстве почти полностью отсутствует дневной свет, попадая в него, зрение водителя за считанные секунды должно адаптироваться к резко изменившимся условиям. Поэтому выделяют четыре яркостные зоны: пороговую, переходную, внутреннюю и выездную с соответствующим характером распределения яркости дорожного покрытия, прописанные в стандартах и ГОСТах.

Ночью интенсивность искусственного освещения на въезде и выезде понижают в несколько раз, поскольку внутри тоннеля и за его пределами ситуация практически идентичная, и резкие перепады освещения уже не влияют на зрение водителя. В связи с этим светильники должны удовлетворять ряду требований для создания эффективной системы освещения.


Почему GALAD?

  1. Светодиоды ведущих мировых производителей: NICHIA и CREE с высокой световой отдачей.
  2. Светодиодные светильники укомплектованы электронным блоком питания, светильники с разрядными лампами (GALAD ЖПУ29 Атлант) — электромагнитным ПРА. Под заказ доступны модификации с электронным ПРА.
  3. Материал корпуса изготовлен из кислотостойкой нержавеющей стали и/или анодированного алюминия, устойчивого к агрессивной среде.
  4. Высокая степень защиты (не ниже IP65) делает наши светильники особо защищенными от грязи, воды и пыли в условиях закрытых пространств. Отражатели не теряют своих свойств, и яркость дорожного полотна не снижается со временем. Для светодиодных светильников нашего производства характерна степень защиты IP66 (У GALAD Арктур LED — IP67), не допуская попадания грязи и влаги внутрь платы и повреждения соединений внутри нее.
  5. Устойчивость к большим перепадам температур: от −40 до +40 °С. У GALAD ЖПУ29 Атлант от −60 до +40 °С.
  6. Ударопрочное силикатное защитное стекло сохраняет коэффициент пропускания с течением времени.
  7. Различные типы КСС по любые задачи освещения.
  8. Соответствие международным стандартам и ГОСТу.

Заказать светотехнический расчет освещения объекта
